富士NXT贴片机空气过滤器维护保养规范

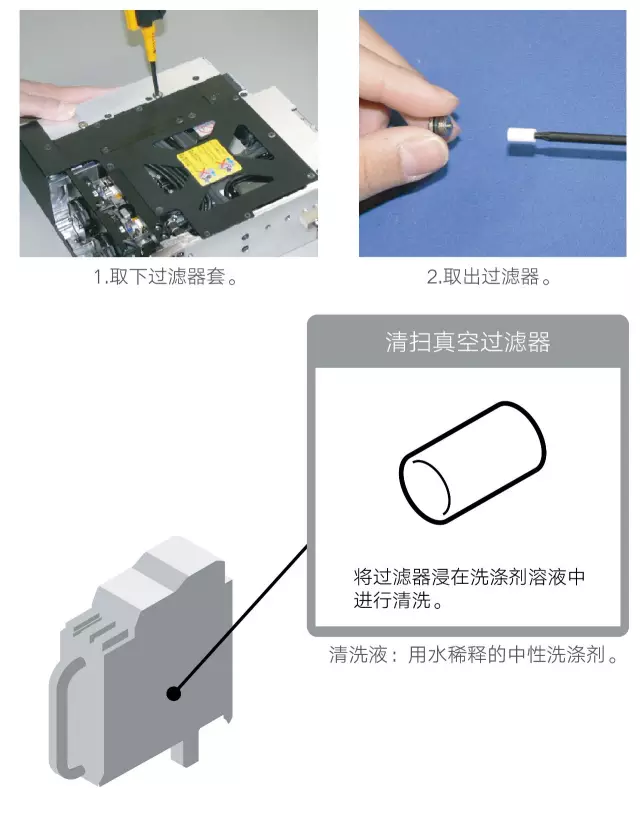

H01,H02(F)工作头

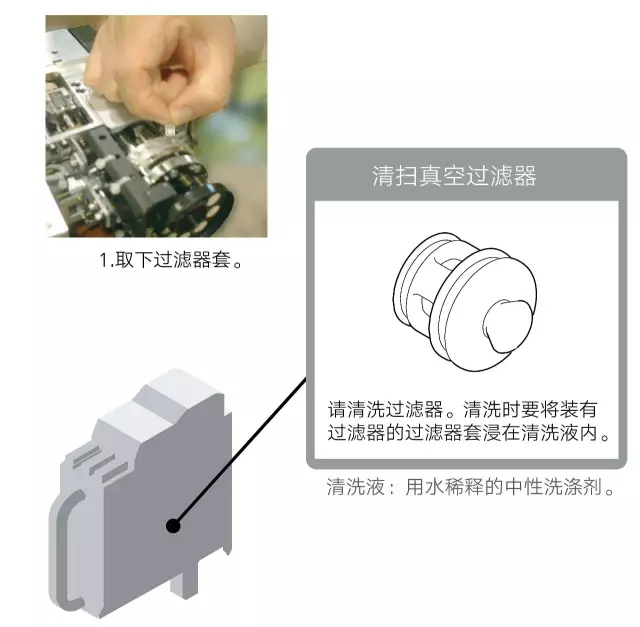

H04，H04S(F),H08(Q),H08M(Q),

H12HS(Q),V12,H24

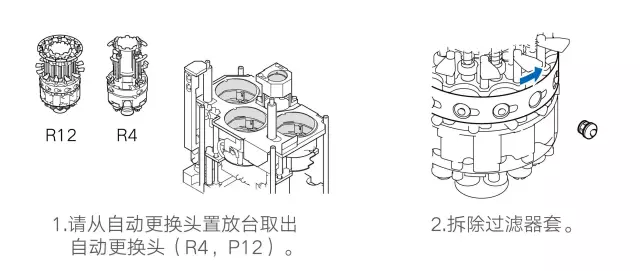

用于DX工作头的 自动更换头

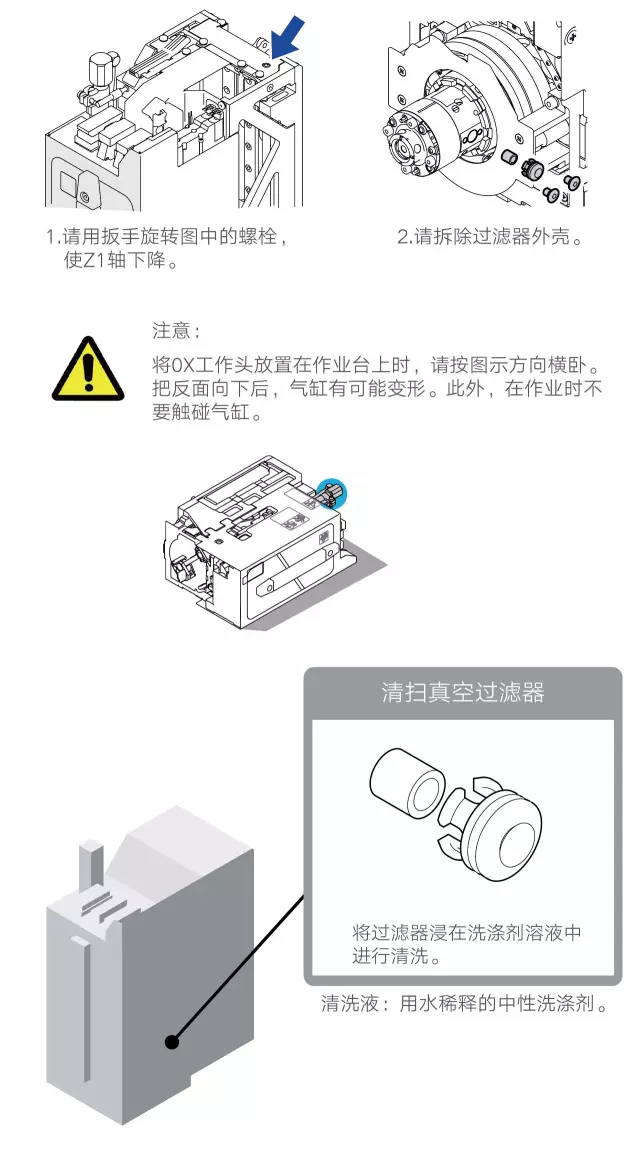

DX工作头

　　此篇文档就是要告诉大家，机器运行到700小时后，是我们该清扫升降杆内部的时候了。

小编提示：

　　清扫升降杆内部的时候，要使用另外出售的工作头清洁器!

　　适应的工作头种类为：H04，H04S(F),H08(Q),H08M(Q),H12HS(Q),V12,H24

　　值得注意的是：H08M(Q),V12工作头是没有必要拆除盖板的哦。

　　清扫升降杆内部前要记得确认以下内容哦：

　　空气供应压力是0.4-0.5Pa。

　　所有的过滤器套处于锁定状态。

　　所有的机械阀在上升端

　　(V12工作头，需要旋转R轴、在图示为止使升降杆上下动作)

　　打开门阀后，仅降下1根机械阀、使升降杆上下动作。(直到升降杆处不出灰尘为止)

　　注意：清扫升降杆内部时，要佩戴保护眼镜。以防升降杆前段吹起的灰尘入眼。

　　一切完毕后，还要记得安装过滤器。

　　富士NXT貼片機点检机械阀O型圈维护保養規範 3

　　当然这也是机器运行700小时后，我们该进行的一项保养步骤!

以上就是我们待会用到的工具

　　首先，我们先来看看H04，H04S(F),H08(Q),

　　H08M(Q),H12HS(Q),V12,H24工作头的相关步骤：

　　需要注意的是：

　　如果测定结果不在公差值范围内，请更换机械阀

　　测定的公差值：H24 0.3N-2.0N 其他 0.4N-2.0N

　　更换方法记得参照《NXTⅢ机械手册》[5.预防保养]-[机械阀O型圈的检查]

　　要是没有《NXTⅢ机械手册》请记得留言小编，小编会告诉你的哦!

　　☞ 接下来，我们再看看用于DX工作头的自动更换头的操作步骤：

　　关于拆除自动更换头的方法，请参照[动态工作头(DX)使用说明书]的[4.基本操作]-[自动更换头的拆除和安装]。

　　如果测定结果不在公差值范围(0.4-2.0N)内，请更换机械阀的O型圈。

　　详细内容请参照[动态工作头(DX)使用说明书]的[5.预防保养]-[自动更换头R4/R12机械阀O型圈的检查]。

　　富士NXT貼片機工作头维护保養規範 4

　　富士FUJI貼片機工作头維護保養 :

　　☞用于DX工作头的自动更换头

　　加油位置沾有污垢时，请使用干净的布擦拭。

　　加油量如下所示。请适量涂敷润滑油。

　　轴(R12)：0.020cc

　　齿轮(R12)：0.336cc

　　升降杆齿轮(R12)：0.020cc

　　轴(R4)：0.020cc

　　齿轮(R4)：0.470cc

　　升降杆齿轮(R4)：0.020cc

　　☞H04，H04S(F),H08(Q),H08M(Q),H12HS(Q)工作头

　　加油位置沾有污垢时，请使用干净的布擦拭。

　　加油量如下所示。请适量涂敷润滑油。

　　轴(H04)：0.069cc

　　齿轮(H04)：0.124cc

　　轴(H04S(F))：0.069cc

　　齿轮(H04S(F))：0.124cc

　　升降杆齿轮(H04S(F))：0.020cc

　　轴(H08(Q))：0.020cc

　　齿轮(H08(Q))：0.272cc

　　轴(H08M(Q))：0.100cc

　　齿轮(H08M(Q))：0.054cc

　　升降杆齿轮(H08M(Q))：0.022cc

　　轴(H12HS(Q))：0.020cc

　　齿轮(H12HS(Q)))：0.336cc

　　升降杆齿轮(H12HS(Q))：0.020cc

　　☞H24工作

　　加油位置沾有污垢时，请使用干净的布擦拭。

　　加油量如下所示。请适量涂敷润滑油。

　　轴：0.020cc

　　齿轮：0.336cc

　　升降杆齿轮：0.020cc

　　富士NXT貼片機向升杆内O型圈加油维护保養規範 5

　　今天小编要跟大家分享的仍然是机器运行700小时后我们该进行的保养步骤——向升杆内O型圈加油。在进行该项操作时，要记得先完成升降杆内的清扫工作哦!首先，我们先来了解下向升杆内O型圈加油所用到的专业治具。

　　▲专用治具

　　有木有感觉很高大上!

　　接下来我们就来看看具体的步骤吧!

　　☞H04，H04S(F),H08(Q),H08M(Q),H12HS(Q)，H24工作头

　　☞用于DX工作头的自动更换头

　　最后，小编要提醒的是，机器须小心呵护，才能少出故障良品多。当我们在进行向升杆O型圈加油的时候，遇到无需加油的位置粘有润滑油，也是要及时进行清理哦!
