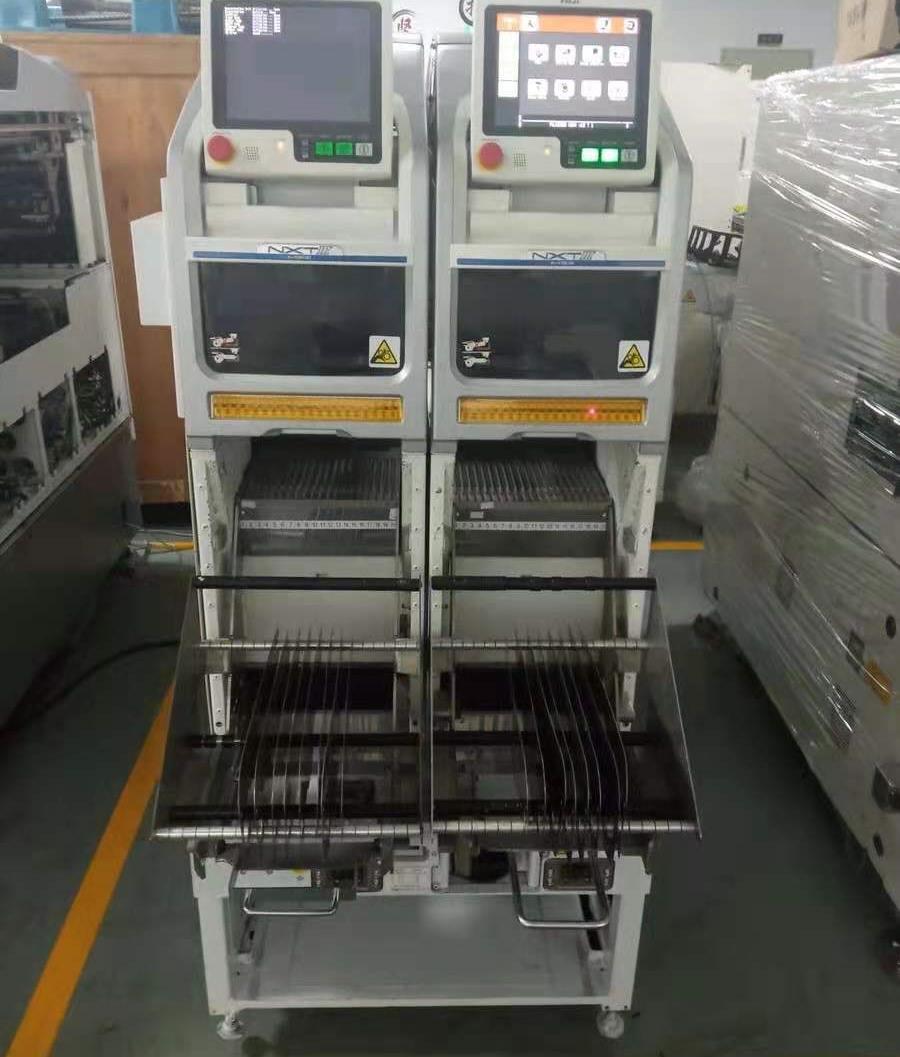

NXT维修案例介绍,贴片机维修

　　NXTm3s 报警3A12

　　80003A12 UsedBy NXT,AIM Display 过电流或者散热器过热 Cause [ 伺服放大器异常 ] 测出了放大器过电流。 ( 补充编码 ) Remedy (1)：请确认工作头的状态(轴过沉等)。 (2)：对不起麻烦您获取发生错误时的跟踪数据。 (3)：请确认Y轴的马达风扇等安装在机器上的所有的风扇的风量、风向是否正确。 (4)：请确认周围温度是否在使用范围内。(5)：请关闭机器的电源，过30分种后重新启动。 (6)：使用(5)的方法无法解除时，请更换工作头。 (7)：使用(6)的方法无法解除时，请更换放大器.

　　NXTM6报警3A17

　　本公司遇到有一台NXT-M6的机器在转拉过程中操作放吸嘴出现00003A17报警，拉出模组发现最后一个吸嘴没有完全放下报警。刚开台以为是工作头有问题，在更换工作头后测试JIG时又出现取吸嘴的时候无法取到又报警00003A17/00003A19/00003A0D。更换过工作头、伺服箱、电源箱、CPU箱、吸嘴座、工作头数据线，报警依旧。最后也更换了模组并已确认是模组出现问题，

　　已经确认是模组问题而且箱子全部换过，就只能检查线啦，把上盖打开线路一根一根检查，发现有一根线破损外其它都好的，然后就把此线包了一下重新换模组

　　动作无报警。

　　NXT单模组经常报警219287 219286

　　检查程式，考虑重新优化程式，怀疑来回的趟数太频繁;，加油润滑，更换丝杆轴承，问题依旧

　　经过仔细观察怀疑是水平问题!基座水平不行，马达或其他震动过大，xy轴报警，调整底部垫脚。重新调整一下水平后再无报警

　　nxt二代报警3A24

　　NXT二代的Y轴是线性马达，编码器过热!

　　需要先排除程式置件循环是否合理，当Y轴移动循环频繁时会发生过热。

　　若每个程式都发生报错要确认是否为伺服马达的散热风扇是否故障，如否需要更换。

　　客户以上都已排除。经过到现场查看，也没发现问题，然后就做了一个光栅校正，问题解决!

　　NXT报警3A3F

　　最近公司有一个模组出现伺服报警，：

　　1. 首先尝试对换Servo box，确认Servo box更换后即解决(换去B模组)

　　2. 使用一周后同一模组(A模组)再次发生同样的故障，错误代码3A3F

　　3. A和B模组都换下到另外一条生线当轨道用

　　4. 两模组都经过仔细的检查Servo IN和OUT连线，可以确认与CPU BOX之间的通信正常

　　5. 使用动态电阻测试仪(FUJI专用)检测A模组两条与CPU BOX通信线均大于0.7欧，需要更换

　　6. 更换通信线后，能够完成自检和识别动作进入待机状态，但一动作就再次报警

　　7. 没办法，再次更换A模组Servo box(用良好的部件)，情况依旧

　　8. 作为轨道使用一段时间后再次用于生产，两个模组均能正常使用

　　9. 到目前为止已经生产两周，一切正常
